OpenSCAD — המדריך המלא: מידול תלת-ממדי פרמטרי בקוד, בחינם

OpenSCAD היא תוכנת מידול תלת-ממדי בקוד פתוח עם גישה שונה מכל תוכנת CAD אחרת: לא משרטטים בעכבר — כותבים את החלק. קובייה, גליל וכדור מצטרפים, נחתכים ומוזזים בפקודות, וכל מידה היא משתנה. משנים את קוטר הבורג בשורה אחת, וכל החלק מתעדכן.

OpenSCAD

מידול תלת-ממדי בקוד — כל מידה היא פרמטר. נפוץ בהדפסת תלת-ממד ובחלקים מותאמים.

להורדה מאתר היצרן

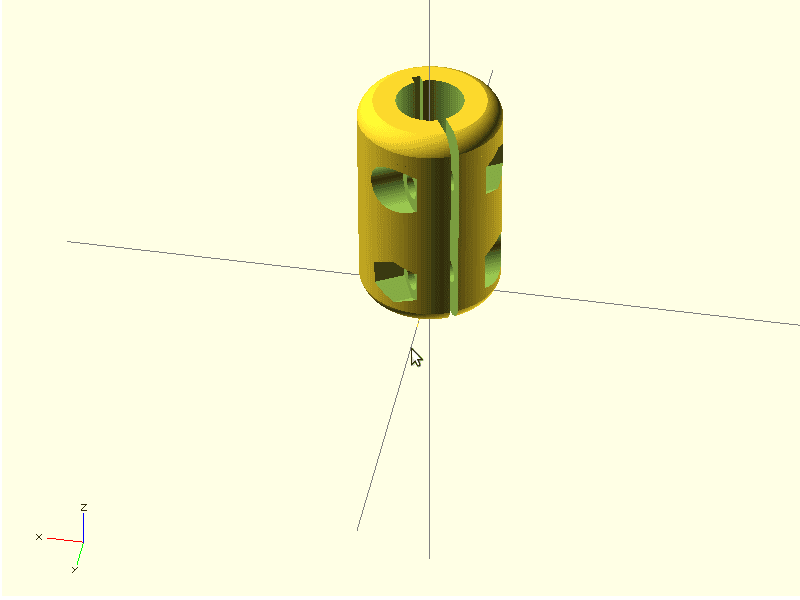

איך נראה מודל

הבסיס הוא גאומטריה קונסטרוקטיבית (CSG): צורות יסוד (cube, cylinder, sphere) ופעולות ביניהן — union לחיבור, difference לחיסור (למשל חור), intersection לחיתוך — ועוד פעולות כמו linear_extrude לשליפת צורה דו-ממדית ו-rotate_extrude לסיבוב. מודולים (module) מאפשרים לבנות רכיב פעם אחת ולהשתמש בו שוב עם פרמטרים שונים.

למה מהנדסים אוהבים את זה

פרמטריות אמיתית — תושבת ל-4 גדלי צינור היא אותו קובץ עם 4 ערכים.
שחזור — הקובץ הוא טקסט: אפשר לנהל גרסאות ב-Git ולראות בדיוק מה השתנה.
Customizer — ממשק שמציג את הפרמטרים כשדות, כך שגם מי שלא כותב קוד יכול לשנות מידות.
יצוא — STL ו-3MF להדפסה, ו-DXF ו-SVG לחיתוך לייזר מצורות דו-ממדיות.

מה שחסר

אין שרטוט בעכבר ואין סקיצות עם אילוצים. עיגול פינות (Fillet) ושיפועים מסובכים לעשות. הפלט הוא רשת (STL) ולא גוף מדויק, ולכן אין יצוא STEP לשרטוטי ייצור או ל-FEA מדויק. במודלים גדולים הרינדור הסופי יכול להיות איטי.

למי זה מתאים

מי שמדפיס בתלת-ממד, מתכנני תושבות, מארזים וחלקים פשוטים שמשתנים לפי מידה, ומהנדסים שנוח להם לחשוב בקוד.

חלופות וכלים משלימים

למידול בקוד עם יצוא STEP — CadQuery ב-Python או JSCAD ב-JavaScript. למידול פרמטרי גרפי — FreeCAD או SolveSpace. להכנה להדפסה — PrusaSlicer או UltiMaker Cura.
