10 חלופות חינמיות ל-AutoCAD — ומתי כל אחת מהן מתאימה
אם אתם מחפשים חלופה חינמית ל-AutoCAD, השאלה הראשונה שצריך לענות עליה היא לא "איזו תוכנה הכי טובה" אלא מה אתם עושים עם AutoCAD בפועל. שרטוט דו-ממדי של תוכניות ופרטים הוא עולם אחר לגמרי ממידול תלת-ממדי של חלק מכני, ואין כלי חינמי אחד שמנצח בשניהם.
ריכזנו כאן עשר חלופות אמיתיות — כולן חינמיות, כולן נבדקו, ולכל אחת כתוב במפורש מה היא לא עושה. ובסוף המאמר: התשובה הכנה לשאלה אם באמת אפשר לוותר על AutoCAD.
אם אתם משרטטים דו-ממד
1. LibreCAD
שרטוט דו-ממדי קלאסי עם שכבות, בלוקים, מידות והצללות, סביב פורמט DXF. קל, נפתח מהר, ומרגיש מוכר למי שמגיע מ-AutoCAD. מה שחסר: אין תלת-ממד, ואין תמיכה מלאה בגרסאות DWG החדשות — כלומר החלפת קבצים שוטפת מול משרד שעובד ב-AutoCAD תדרוש המרה ל-DXF.
2. QCAD Community Edition
הכלי שממנו נגזר LibreCAD, עם ממשק מסודר יותר וספריית חלקים גדולה. הגרסה הקהילתית פתוחה וחינמית לחלוטין. מה שחסר: ייבוא וייצוא DWG שמורים לגרסה המסחרית. אם DWG הוא חלק מהעבודה היומיומית, זו מגבלה אמיתית ולא פרט טכני.
LibreCAD
LibreCAD Project
Lightweight 2D drafting with layers, blocks and dimensions, built around the DXF format.
Get it from the vendor
QCAD Community Edition
RibbonSoft
Mature 2D drafting with a parts library. The Community Edition is free; DWG is reserved for the paid version.
Get it from the vendorאם אתם ממדלים תלת-ממד

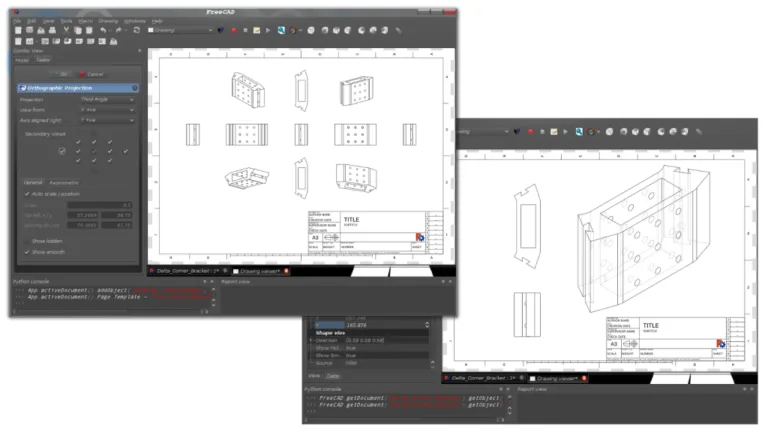

3. FreeCAD
החלופה הרצינית ביותר ברשימה. מידול פרמטרי עם עץ היסטוריה, סביבות עבודה נפרדות למידול מוצק, שרטוט, ניתוח אלמנטים סופיים ו-BIM, וייצוא ל-STEP, IGES, DXF ו-STL. אותו קובץ משמש גם לתכנון וגם לבדיקה. מה שחסר: עקומת למידה תלולה, וההרכבות הגדולות עדיין פחות חלקות מבכלי מסחרי.
4. SolveSpace
מודלר קטן ומהיר שכל הכוח שלו במנוע האילוצים. נפתח בשנייה, מצוין לחלקים מכניים פשוטים, למנגנונים ולבדיקת מידות. מה שחסר: לא מיועד להרכבות גדולות ולפרויקטים מורכבים.
5. BRL-CAD
מערכת מידול מוצק ותיקה שפותחה עבור צבא ארה"ב, מבוססת גיאומטריה קונסטרוקטיבית עם מנוע ray-tracing מובנה. חזקה בניתוח — חדירה, מסות, נפחים. מה שחסר: הממשק אינו דומה לשום דבר מודרני, ועקומת הלמידה תלולה מאוד.
FreeCAD
FreeCAD Project
Open-source parametric 3D modeller with workbenches for solid modelling, FEM, drafting and BIM.
Get it from the vendor
SolveSpace
SolveSpace Project
Lightweight parametric modeller with a strong constraint solver, for mechanical parts and mechanisms.
Get it from the vendor
BRL-CAD
BRL-CAD Project
CSG solid modelling with built-in ray tracing, aimed at analysis rather than drafting.
Get it from the vendorאם אתם מעדיפים לכתוב במקום לצייר

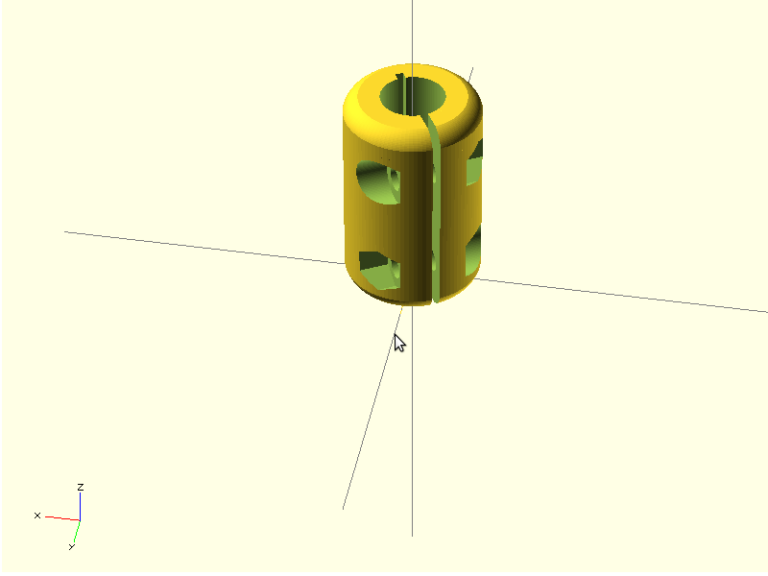

6. OpenSCAD
מידול בקוד: מגדירים גופים ומחברים אותם בפעולות בוליאניות. כל מידה הופכת לפרמטר אמיתי, כך שאותו קובץ מייצר משפחת חלקים שלמה. נפוץ מאוד בהדפסת תלת-ממד ובחלקי חיבור מותאמים. מה שחסר: אין סקיצה עם עכבר. בכלל.
7. JSCAD
אותו רעיון, בדפדפן ובשפת JavaScript. אין התקנה ואין חשבון — נכנסים, כותבים, רואים. מצוין להדגמה, ללימוד ולחלק מהיר להדפסה.
OpenSCAD
OpenSCAD
Code-based 3D modelling where every dimension is a real parameter. Popular in 3D printing.
Get it from the vendor
JSCAD
JSCAD Project
מידול תלת-ממדי בקוד JavaScript ישירות בדפדפן, בלי התקנה.
Get it from the vendorאם אתם רוצים לעבוד בדפדפן

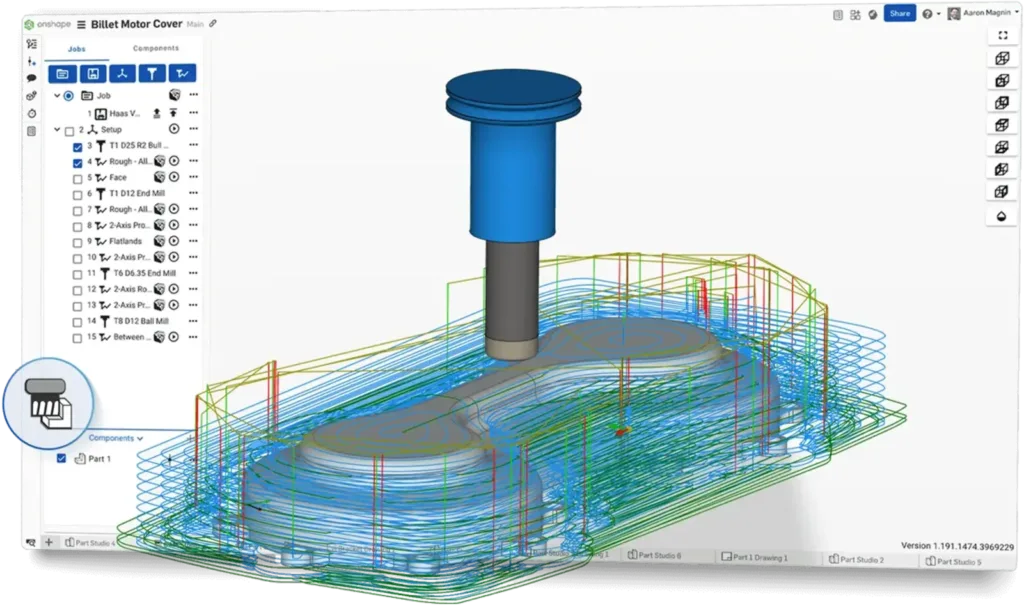

8. Onshape — התוכנית החינמית
מערכת CAD פרמטרית מלאה שרצה בדפדפן, עם ניהול גרסאות וענפים בסגנון מערכות ניהול קוד. נוחה במיוחד לעבודת צוות. המלכוד: בתוכנית החינמית כל המסמכים ציבוריים וגלויים לכל. מצוין ללימוד ולפרויקטים פתוחים, לא מתאים לתכן של לקוח.
9. JS.Sketcher
מודלר פרמטרי בדפדפן עם סקיצות מבוססות אילוצים, בסגנון תוכנה שולחנית. פרויקט בפיתוח — מרשים, אבל לא יציב כמו כלי בשל.
Onshape (free plan)
PTC
Parametric CAD in the browser with version control. On the free plan every document is public.
Get it from the vendor
JS.Sketcher
xibyte
מודלר פרמטרי בדפדפן עם סקיצות מבוססות אילוצים. פרויקט בפיתוח.
Get it from the vendorאם מה שאתם צריכים זה תוכנית של דירה

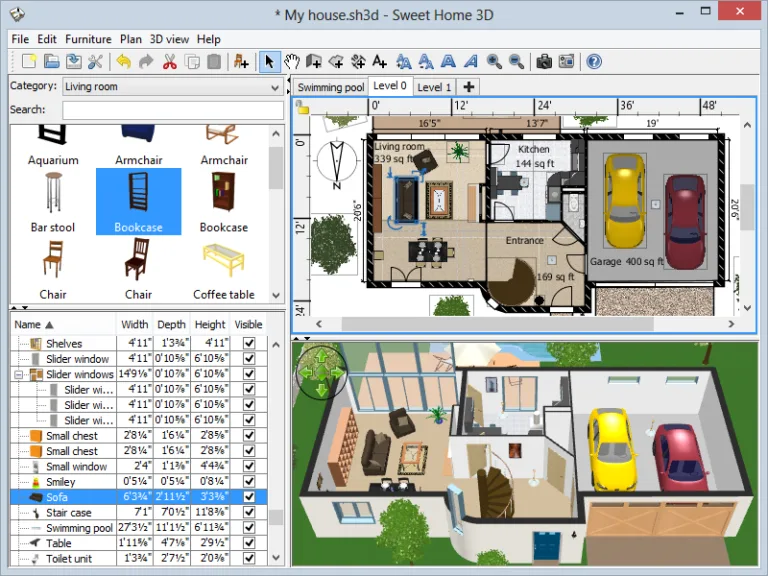

10. Sweet Home 3D
הרבה אנשים פותחים AutoCAD רק כדי לשרטט תוכנית דירה או משרד להמחשה. לזה יש כלי ייעודי: משרטטים קירות בתוכנית ורואים את החלל נבנה בתלת-ממד במקביל, עם ספריית ריהוט, דלתות וחלונות והפקת תוכניות עם מידות. הרבה יותר מהיר מ-CAD כללי.
Sweet Home 3D
eTeks
תכנון פנים בתוכנית ובתלת-ממד במקביל, עם ספריית ריהוט והפקת תוכניות מידות.
Get it from the vendorומה עם רישיון הסטודנט של AutoCAD?
Autodesk מציעה את AutoCAD המלא לסטודנטים ולסגל אקדמי ללא תשלום, וזו באמת אותה תוכנה. אבל חשוב להבין את שלושת התנאים: הרישיון מוגבל בזמן ודורש חידוש, הוא מיועד לשימוש לימודי לא-מסחרי בלבד — עבודה בתשלום תחתיו היא הפרה גם אם התוכנה עובדת — והוא מחייב הוכחת זכאות. רישיון שפג באמצע פרויקט הוא בעיה אמיתית, ולכן זו לא אסטרטגיה ארוכת טווח.
AutoCAD for students
Autodesk
The full AutoCAD, free for students and academic staff — educational use only.
Get it from the vendorאז אפשר לוותר על AutoCAD?
תשובה כנה: תלוי עם מי אתם עובדים.
אם אתם עובדים לבד או בתוך ארגון שקובע את הפורמטים בעצמו — כן, לחלוטין. FreeCAD ו-LibreCAD יעשו את העבודה, ותחסכו כמה אלפי שקלים בשנה.
אם אתם מחליפים קובצי DWG כמה פעמים ביום עם קונסטרוקטור, אדריכל ויועצים — הפער בתאימות DWG יעלה לכם יותר זמן משהוא חוסך כסף. במקרה הזה החלופות החינמיות שוות כמשלימות: מידול תלת-ממדי, חישוב, בדיקות — ולא כתחליף מלא.
ובכל מקרה, הכלים כאן חינמיים לחלוטין ואפשר להתקין ולנסות היום. כל כלי ה-CAD החינמיים במדריך, או חיפוש לפי נושא, רישיון ופלטפורמה.
